1 概述

       螺栓失效（斷裂）的主要因素包括：不合適的預緊力和疲勞。其中，未達到規定的預緊力往往會加速螺栓疲勞失效。而“合適的預緊力”主要由緊固施工工藝和定期巡檢保證的。盡管傳統的扭矩扳手自身扭矩計量準確，但作用在螺栓連接上的有效力矩因關聯影響因素較多往往不能真實反映螺栓的軸向預緊力?；诔暡晱椥岳碚摰谋銛y式螺栓預緊力測量儀（USGBolt）是利用了被測對象中超聲波速與應力之間存在的固有關系并將這種特性轉為數字信號表征的力學定量檢測產品，該方法本質上測量的是螺栓緊固后的“軸向伸長量”，巧妙避開了影響預緊力測量但又無益于緊固的非關聯性因素，保證了優良的測量精度。USGBolt主要用于1）施工過程中預緊力的確定和復檢；2）在役螺栓預緊力巡檢。

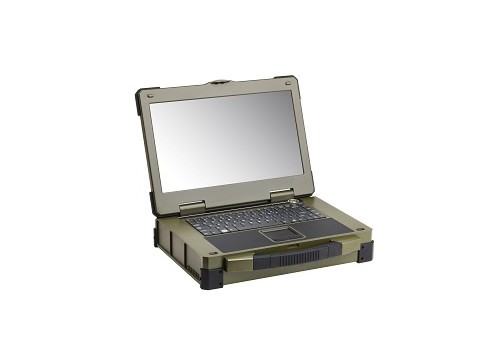

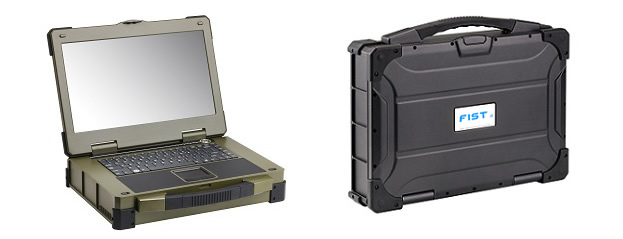

圖1.1便攜式螺栓預緊力測量儀

圖1.2 施工過程預緊力檢測

施工過程預緊力檢測主要是用于確定螺栓擰緊到目標軸力值。

圖1.3在役螺栓

       在役螺栓指的是已經擰緊到位的螺栓，如圖1.3所示。由于受載荷和環境因素的變化（尤其是動載荷），螺栓存在松動的可能性。定期的巡檢螺栓預緊力，是當前防范事故的常用手段。

2 產品特點

       利用超聲波測量螺栓應力具有以下優點：
       超聲波是一種能在固體中傳播的機械波，所以利用超聲波檢測螺栓應力，不像光纖技術需要在螺栓上打孔，因此不影響螺栓的相關物理力學性能和產品標準；
       超聲穿透能力較強，可以檢測的螺栓規格較多M3以上，螺栓長度可覆蓋5米以內，適應能力較強；
       超聲換能器小巧，功率密度大，與螺栓連接簡單，可以方便的與螺栓集成設計為智能螺栓,便于巡檢或在線巡檢；
       超聲波測量預緊力可以完全避開擰緊過程摩擦力引入的誤差影響;
       操作簡單、高效、安全，可實現實時檢測。

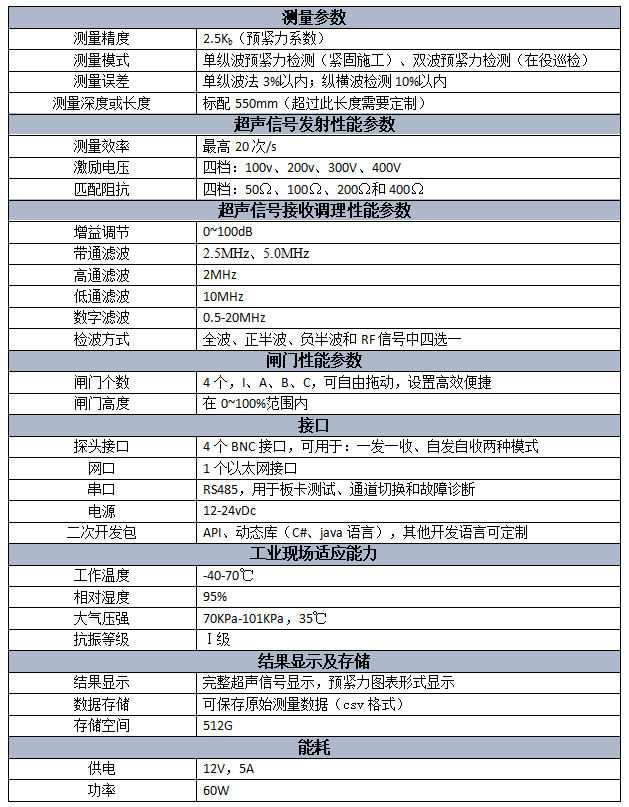

3 性能指標
