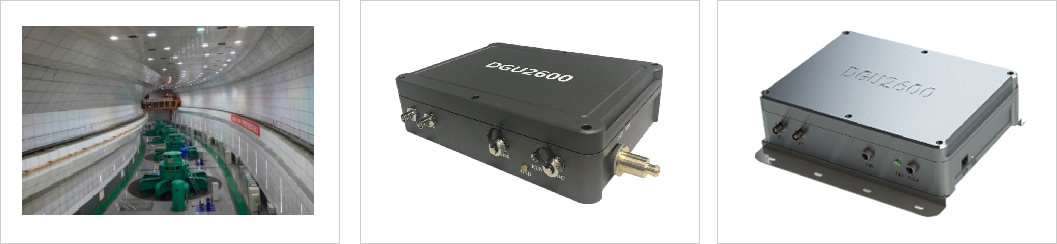

預緊力監測主機性能指標
來源: fisttech 發布時間: 2021-09-28 20:27:03 閱讀: 648次
|
測量參數 |
|
|
測量精度 |
2.5Kσ（聲彈系數），誤差3%以內 |
|
測量量程 |
可覆蓋整個螺栓的抗拉強度 |
|
測量模式 |
定時測量、實時測量 |
|
超聲信號發射性能參數 |
|
|
測量效率 |
單個螺栓最高可達20次/s |
|
激勵電壓 |
四擋：100v、200v、300V、400V |
|
匹配阻抗 |
四檔：50Ω、100Ω、200Ω和400Ω |
|
超聲信號接收調理性能參數 |
|
|
增益調節 |
0~100dB |
|
帶通濾波 |
2.5MHz、5.0MHz |
|
高通濾波 |
2MHz |
|
低通濾波 |
10MHz |
|
數字濾波 |
0.5-20MHz |
|
檢波方式 |
全波、正半波、負半波和RF信號中四選一 |
|
閘門性能參數 |
|
|
閘門個數 |
4個，I、A、B、C |
|
閘門高度 |
在0~100%范圍內以0.1%的步進可調 |
|
接口 |
|
|
探頭接口 |
2個BNC接口，可用于：一發一收、自發自收兩種模式 |
|
網口 |
1個以太網接口 |
|
串口 |
RS485，用于板卡測試、通道切換和故障診斷 |
|
電源 |
12-24vDc |
|
二次開發包 |
API、動態庫（C#、C語言），其他開發語言可定制 |
|
工業現場適應能力 |
|
|
防護等級 |
IP65（IP67） |
|
工作溫度 |
-40-70℃ |
|
相對濕度 |
95% |
|
大氣壓強 |
70KPa-101Kpa，35℃ |
|
抗振等級 |
Ⅰ級 |
|
可靠性 |
運行異常具有一定自恢復能力 |
|
日志跟蹤 |
運行日志可追溯，便于管理人員維護 |
